環保設備

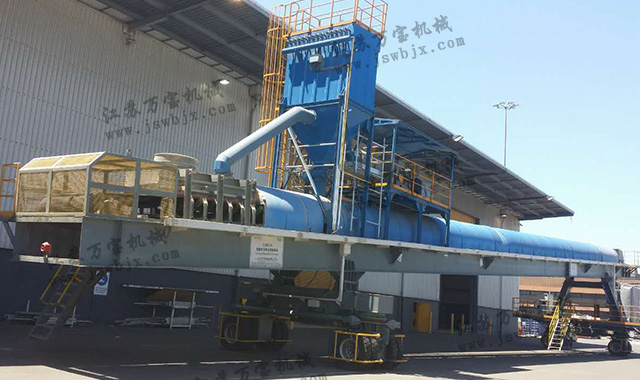

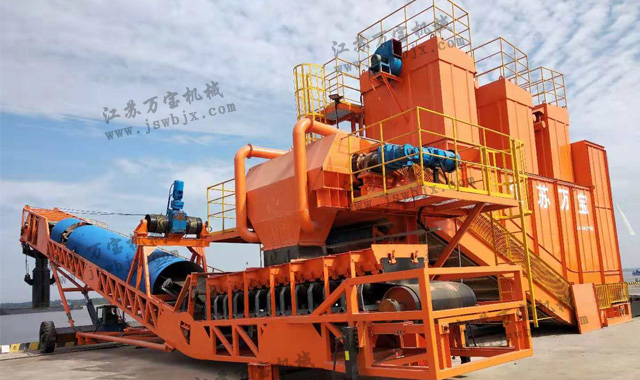

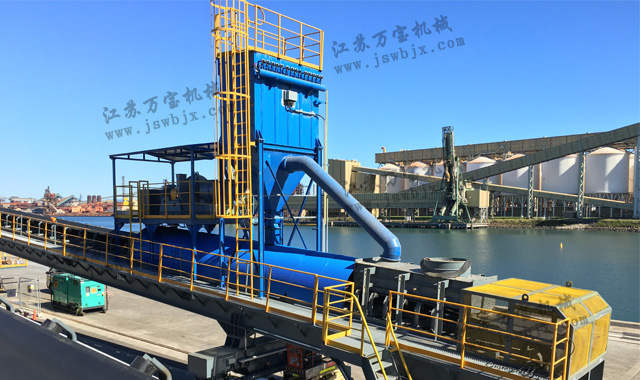

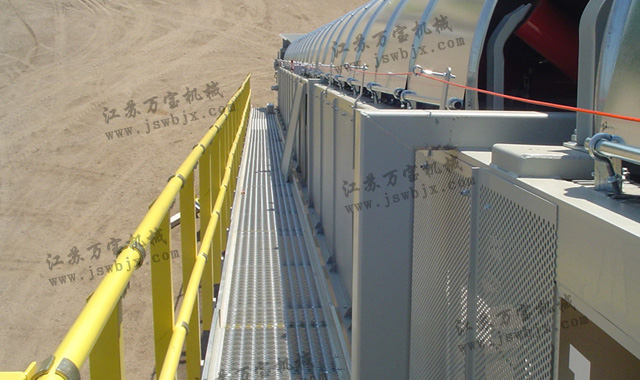

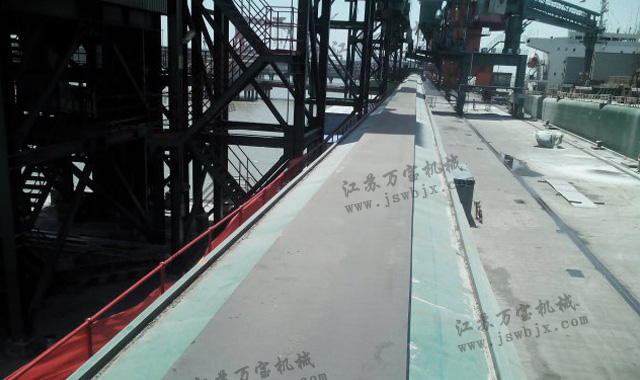

皮帶機輸送部分上部一般采用防塵罩密封,尾車由于移動需要采用蓋帶技術。在物料的轉接點采用氣箱脈沖除塵器進行收塵,對于部分物料可采用水霧噴淋或干霧除塵。
常規配置
常規配置

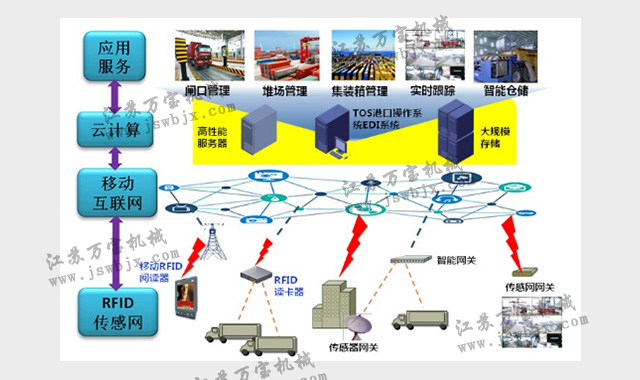

控制系統
全部裝卸系統的控制設備、相應的中央控制室監控設備、監控系統設備、控制網絡設備、UPS電源系統設備和機房設備、現場控制設備及其它輔助控制設備等。
所有機側控制箱、接線裝置、接線箱、電纜密封件、現場檢測裝置及其它戶外裝置(包括轉接機房內的控制設備)按多塵和鹽霧腐蝕的場所設計,均采用304不銹鋼材質,厚度不小于2mm,要求防水、防塵、防鹽霧,并適用于各種氣候條件。防護等級:IP65,柜門外有不易腐蝕的中文銘牌,柜門內有本柜內的電氣原理圖,使用與其他柜子相同的閉鎖裝置,開啟用具盡可能相同。
室內控制箱柜的防護等級為IP54。各PLC、計算機網絡系統均具有故障診斷功能。所有控制電纜均采用銅芯電纜,在控制電纜設計中充分考慮控制電纜壓降和抗干擾能力。儀器、儀表、各類傳感器及模擬量信號設備必須選用屏蔽控制電纜。
控制系統設備”和“部件”指各種類型的電氣控制設備、電子設備、計算機設備、各類控制箱柜、電源、控制裝置、繼電器、檢測元件、電纜和電線、光纜、接線箱和接線器件等。

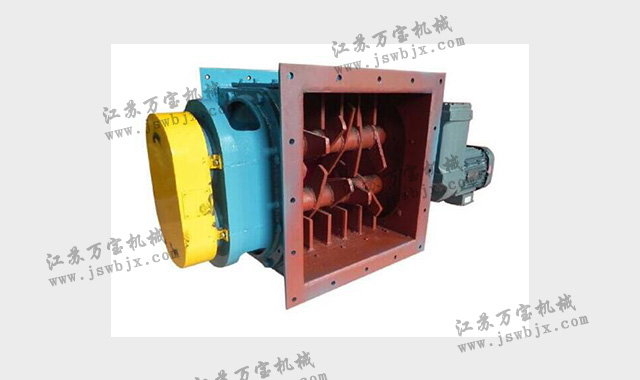

塊料破碎
塊料破碎
平倉系統

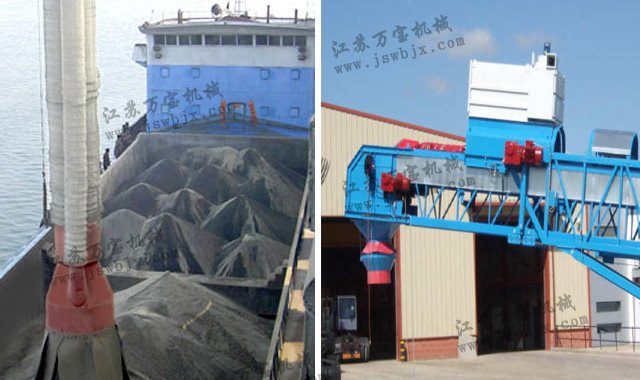

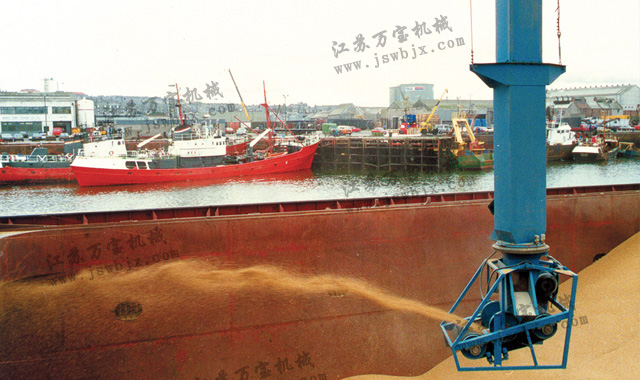

平倉系統:在伸縮溜筒下部設計噴射或拋射裝置,具有旋轉結構,將物料卸到指定的位置,消除安息角物料無法到達的地方,實現船艙內物料的平整美觀。
伸縮溜筒

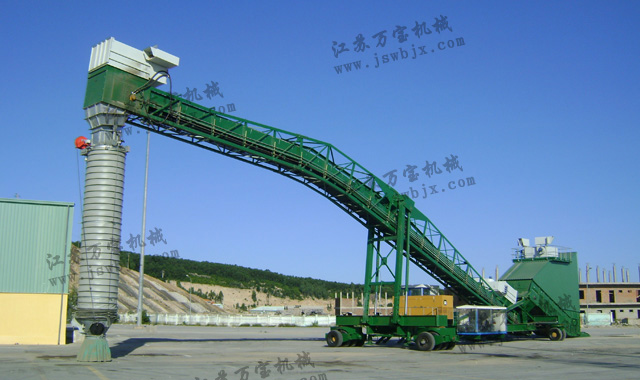

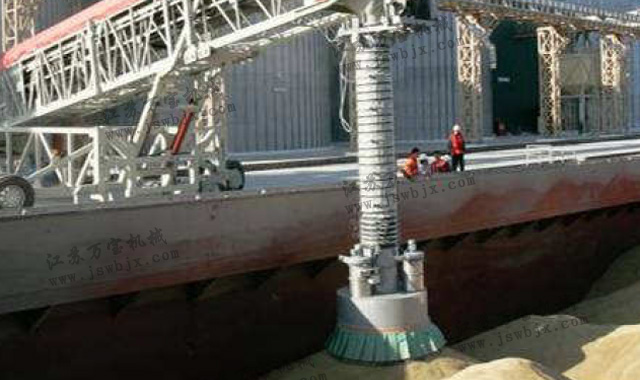

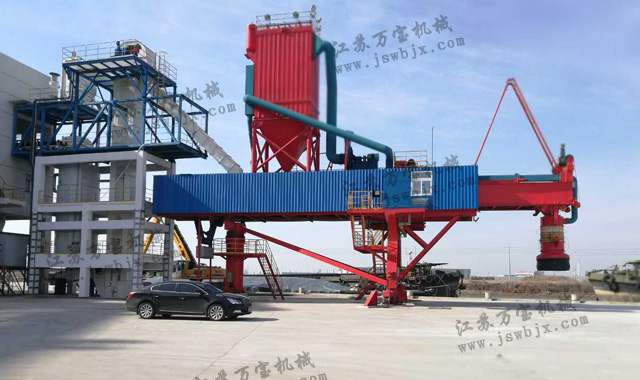

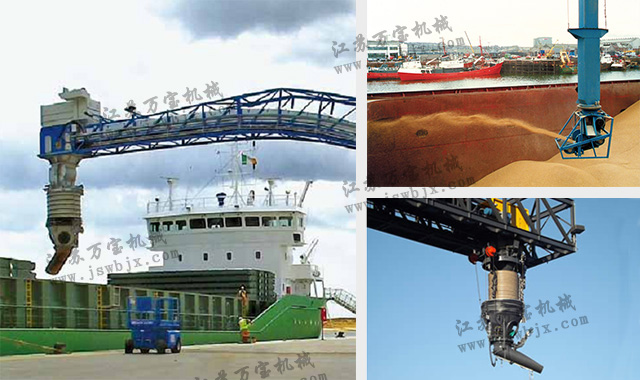

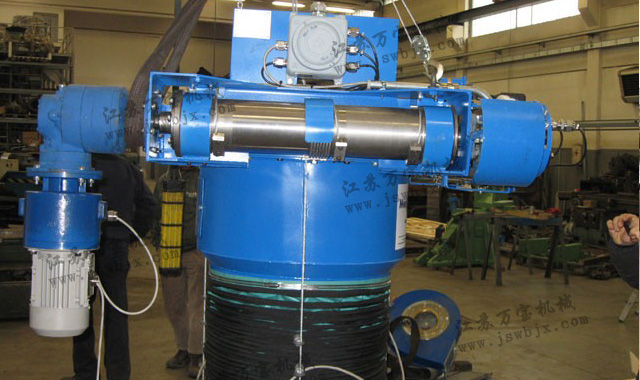

伸縮溜筒:裝船機卸料點到船艙底部設計伸縮溜筒,根據物料特性進行選型。級聯溜槽,將物料下落高度化整為零,減少?zèng)_擊揚塵。兩級伸縮溜筒,適用于落差較小的狀況。帆布伸縮溜筒,適用于磨損較小的物料。鋼制多級伸縮溜筒,適用于落差較大的狀況。鋼制多級伸縮溜筒外的收塵軟管。
萬寶技術

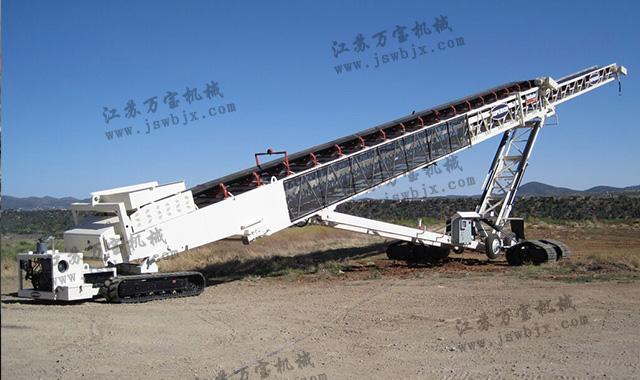

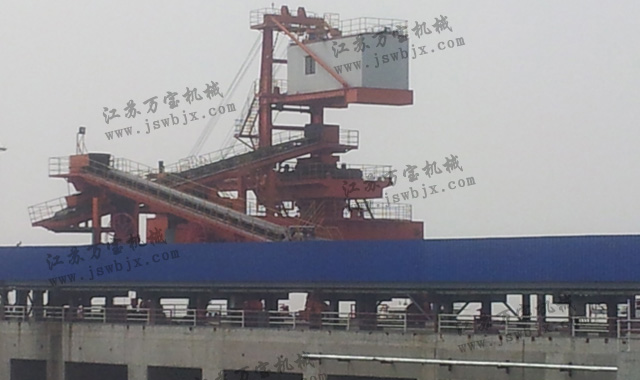

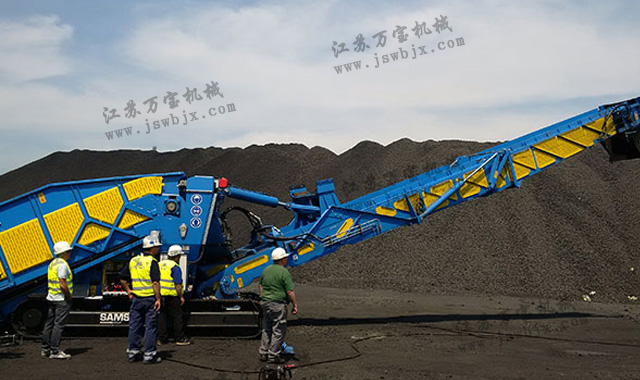

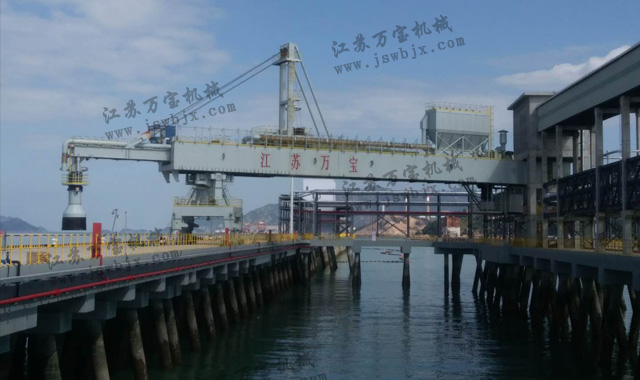

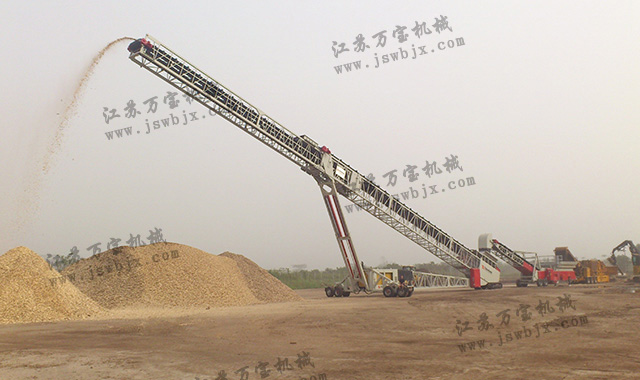

移動式堆料機、裝船機通過行走系統快速變換卸料點的位置,臂架的俯仰、旋轉、伸縮、折疊四大功能,極大地提高了裝船和堆料的效率。
俯仰:由油缸、支撐架組成,隨著物料高度的增加,通過料位儀控制臂架旋轉和抬升,實現堆料,臂架相對于水平線0°—25o俯仰,形式有雙油缸支撐、單油缸拉升、鋼絲繩卷揚。
旋轉:有通過行走系統實現旋轉,全部采用輪胎式,或全部采用履帶式,還有履帶或輪胎組合整機回轉式,可實現360o旋轉。有通過回轉軸承,采用臂架回轉式,沿設備中心線±30-45o旋轉。
伸縮:在同一方向快速變換卸料點的位置,增加堆料機、裝船機的覆蓋面,以及裝船和堆料的效率。尤其適用于安息角較大的物料,通過臂架伸縮,減少堆料機前后移動的次數,在移動軌跡控制范圍內,更好對物料進行均勻。

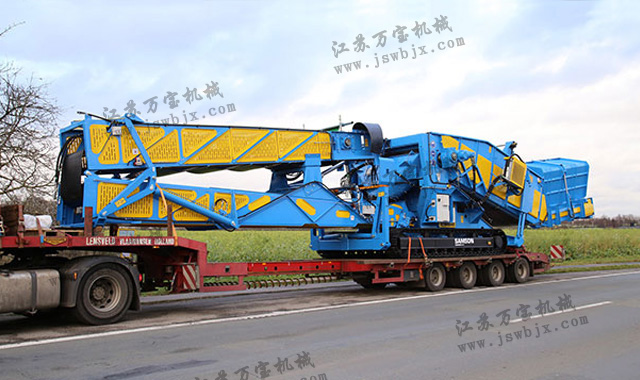

折疊:為方便移動式堆料機、裝船機的轉場運輸和進入庫棚,臂架設計為折疊式,減少整機的長度。
