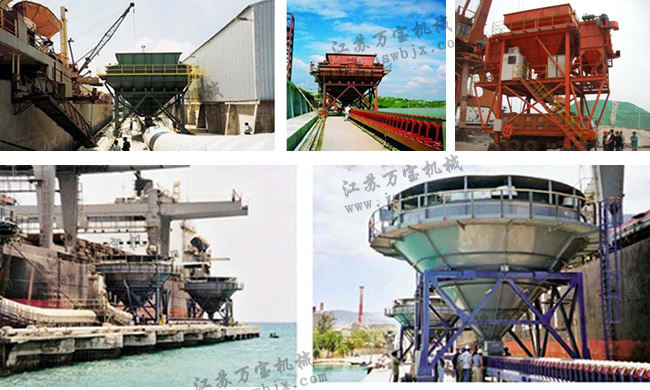

漏斗適用于如煤、爐渣、石灰石、鐵礦、鋁土礦等各種塊狀、粒狀松散物料，包括行走機構、漏斗、液壓支撐系統、除塵系統、卸料系統、牽引機構、配電系統等。
行走機構有輪胎式、牽引式、與門機共用軌道式，輪胎式移動漏斗在不進行卸船作業時，可以在泊位上清空所有的移動設備，根據吊機和船的停靠位置實時移動，也可以輕松遷移到其它港口處或用在港口或海港復合區的一系列泊位上。牽引機構在漏斗的兩側，配套釣鉤。
漏斗由卸料區、滯塵格、集塵區、卸料閥門等部分構成。當散裝物料卸入漏斗時，產生的塵埃云成為主要污染源，漏斗內部特殊的結構可有效控制灰塵，漏斗分為上、下兩個部分，由滯塵格分隔開來，集塵器產生的下沉氣流通過滯塵格來防止灰塵逃逸，所收集的粉塵直接回收到主料流中；配套設計緊湊的小型除塵器，根據漏斗開口部分的尺寸，除塵處理風量可達到5萬立方米/小時到20萬立方米/小時。
漏斗本體可設計為方形或圓形，圓形漏斗可有效防止物料沉淀，對于流動性差的物料須配置倉壁振動器。
卸料系統有顎式閥門式、螺旋閘門式，環保漏斗須配置伸縮溜筒、防塵罩。
輪胎式移動除塵漏斗技術參數表
|
項目 |
型號規格 |
備注 |
|
外形尺寸（長*寬*高）mm |
10350×9300×10800 |
外形尺寸及落料口高度必須保證25噸叉車能夠順利進入漏斗下方 |
|
上斗口尺寸mm |
≥7500mm×7500 |
|
|
下料口尺寸mm |
500×500 |
|
|
斗容m3 |
約70 |
|
|
放料閘門生產率 t/h |
500 |
二點放料 |
|
篩網規格mm |
200×200 |
|
|
除塵系統 |
||
|
設備名稱 |
高壓脈沖袋式敞口抑塵斗 |
|
|
處理風量 |
≧25000m3/h |
|
|
過濾面積 |
≥180㎡ |
|
|
過濾風速 |
2m/min |
|
|
過濾濾材選擇 |
聚酯針刺氈(防靜電) |
|
|
過濾元件數量 |
≥240 |
|
|
電磁閥規格數量 |
60 |
|
|
脈沖控制儀 |
輸入220V 輸出24V-60門 |
|
|
空壓機 |
7.5kw，1.1m3/min |
|
|
壓 縮 空 氣 參 數 |
||
|
清灰方式 |
高壓脈沖清灰 |
|
|
清灰壓力 |
無油、水干凈的壓縮空氣 |
|
|
耗氣量 |
700-800L/min |
|
|
風 機 性 能 參 數 |
||
|
流量 |
≧28000m3/h |
|
|
配用電機 |
15kw×2，IP55 (380V) |
防爆 |
|
抑塵斗 |
500t/h |
|
